Egyfázisú kétirányú energiamérő

A megújuló energia szektorban mélyen gyökerező professzionális gyártóként megértjük, hogy a pontos kétirányú nyomon követés minden jövedelmező napelem-berendezés szívverése. A Legy DDS1607(S) egyfázisú kétirányú energiamérője messze túlmutat a hagyományos egyirányú mérésen. Intelligens pénzügyi főkönyvként működik otthona vagy vállalkozása számára, és függetlenül rögzíti a hálózatból levont villamos energiát és a visszacsatolt zöld energiát. Kifejezetten elosztott fotovoltaikus (PV) rendszerekhez tervezték, ez az egyfázisú kétirányú energiamérő lehetővé teszi a felhasználók számára, hogy valós idejű termelési hatékonyságot figyeljenek, és hatékonyan kezeljék az akkumulátor töltési ciklusait. Támogatjuk az átfogó tömeges beszerzést és az OEM szolgáltatásokat, biztosítva, hogy mérőink hibátlanul integrálódjanak a vezető hibrid inverterekkel és energiagazdálkodási rendszerekkel (EMS). Függetlenül attól, hogy tetőtéri napelemsorokat vagy hálózaton kívüli mikrohálózatokat vásárol, mérnökcsapatunk biztosítja a szükséges műszaki szakértelmet ahhoz, hogy a nyers napfényt mérhető, pénzzhető adatokká alakítsa.

Termékparaméter (specifikáció)

A napenergián túl: sokoldalú alkalmazások és intelligens szolgáltatások

Az egyfázisú kétirányú energiamérő vásárlási lehetőségeinek értékelésekor a vásárlóknak olyan robusztus hardvert kell keresniük, amely képes kezelni a dinamikus energiaáramlást. Míg elsődleges területe a lakossági és kereskedelmi napelemes rendszerek, ez a sokoldalú, egyfázisú kétirányú energiamérő az akkumulátoros energiatároló rendszerekben (BESS) és az elektromos járművek töltőállomásaiban is kiváló. Sok általános alternatíva nem tesz pontos különbséget az importált és az exportált energia között. Ezzel szemben a DDS1607(S) fejlett digitális mintavételezéssel rendelkezik, amely pontosan rögzíti az előremenő fogyasztást és a fordított generálást keresztszennyeződés nélkül. Ezenkívül a teljesen leválasztott RS485 port biztosítja, hogy ha az EMS-hez szigetelődés elleni védelemhez vagy terheléseltolódási stratégiákhoz csatlakozik, az adatátvitel teljesen immunis marad az inverterek magas frekvenciájú zajára. Ennek az intelligens megoldásnak a bevezetésével a rendszerintegrátorok optimalizálhatják a saját fogyasztási arányokat, megakadályozhatják az illetéktelen visszatáplálást, és mobilalkalmazásokon keresztül átlátható energiaelemzést biztosíthatnak a végfelhasználók számára.

A termék jellemzői és alkalmazása

Alkalmazás

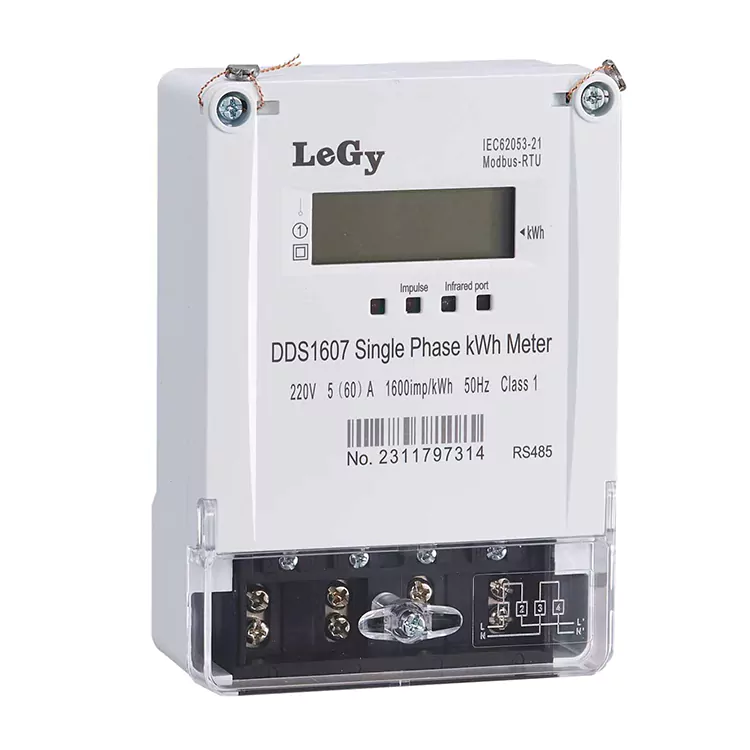

A DDS1607(S) egyfázisú kétirányú energiamérő az aktív energiához az aktív energiához, fejlett nagyméretű integrált áramköri IC és SMT gyártási technológiát alkalmaz. A következő tulajdonságokkal rendelkeznek: kétirányú vagy egyirányú energiamérés, széles feszültség, szabotázs elleni védelem, nagy pontosság és megbízhatóság, nagy túlterhelés, alacsony önfogyasztás, kis térfogat, könnyű súly. A mérő RS485 kommunikációs porttal rendelkezik, távolról leolvasható.

Az egyfázisú kétirányú energiamérőt megfelelő környezetbe kell telepíteni, ahol a környezeti hőmérséklet -25°C+55°C között van, a relatív páratartalom 75%-nál kisebb, a hőmérséklet pedig -40°C +70°C között van.

Az egyfázisú kétirányú energiamérőt az IEC62052-11 „Elektromos mérőberendezések (AC) általános követelményeinek vizsgálatai és vizsgálati feltételei” és az „Aktív energia statikus mérői (1. és 2. osztály)” IEC62053-21 szabvány szerint gyártják.

Jellemzők

Pozitív és negatív aktív energia mérése és megjelenítése az LCD-n, lépésről lépésre 3 másodpercenként.

Fordított LED-del a vezeték fordított csatlakozásának jelzésére.

Aktív energia mérése kalibrálás nélkül hosszú távú működés mellett

Áram és feszültség belső csatlakozása

Nagy megbízhatóság a kiváló minőségű alkatrészek elfogadásának köszönhetően

Precíziós gyártás és kompromisszumok nélküli minőség

A kétirányú mérésben való valódi szakértelem a gyártási folyamat alatti könyörtelen minőségellenőrzésből fakad. Elkötelezett beszállítóként szigorú vizsgálati protokollokat alkalmazunk minden létesítményünket elhagyó egyfázisú kétirányú energiamérőre. Összeszerelés előtt minden PCB-n átesik az automatizált optikai vizsgálat (AOI) a mikroszkopikus forrasztási hibák észlelése érdekében. Az összeszerelés után minden egységet kötelező öregedési beégési tesztnek vetnek alá – teljes terhelésen üzemelve legalább 4 órán keresztül –, hogy kiküszöböljék a korai élettartamú alkatrészek meghibásodását. Végül minden egyes mérőműszert alaposan kalibrálunk a nemzeti szabványos referenciaberendezésekhez képest, garantálva a pontosságot szigorúan ±1%-on belül. Nem hajlandóak kihagyni ezeket a kritikus érvényesítési lépéseket a gyártási költségek megtakarítása érdekében. Ezek a megalkuvást nem ismerő gyártási részletek közvetlenül azt eredményezik, hogy kevesebb garanciális igény érvényesül, és magasabb végfelhasználói elégedettség érhető el vállalkozása számára. Ha a következő mérési beszerzése során a Legy-vel társul, olyan szállítót szerez, amelyet ellenőrizhető gyári auditok, szigorú minőségbiztosítási folyamatok és megbízható infrastrukturális eszközök szállítása terén már bizonyított tapasztalatok támogatnak.

Stratégiai Közbeszerzési Támogatási és Megfelelőségi Hatóság

A nemzetközi beszerzések terén a tekintély és a megfelelés diktálja a sikert. Az egyfázisú kétirányú energiamérőnk az IEC 62053 szabványok szigorú betartásával készül, és CE és RoHS tanúsítvánnyal rendelkezik, biztosítva, hogy megfeleljen a globális tenderek szigorú követelményeinek. A hardveres kiválóságon túl a Legy átfogó műszaki támogatást nyújt az ajánlatokhoz. A kimerítő típusvizsgálati jelentésektől a testreszabott rendszerarchitektúra diagramokig felvértezzük Önt a szerződések magabiztos elnyeréséhez szükséges dokumentációval. Az EPC-vállalkozók megbízható mérési megoldásainak kínálatában bevált tapasztalatunk hiteles partnerré tesz bennünket, aki megérti a nagyszabású infrastrukturális projektek bonyolult követelményeit.

Átfogó projektbiztosítás és vevőszolgálat

A bizalom nem adatik meg; következetes teljesítménnyel és megingathatatlan támogatással éri el. Ha telepíti ezt az egyfázisú kétirányú energiamérőt, akkor nyugalmat biztosít. Minden egység mögött átlátható ellátási lánc, biztonságos kereskedelembiztosítási platformok és dedikált értékesítés utáni keretrendszer áll. A nagy léptékű bevezetések esetén speciális projektmenedzsereket bízunk meg, hogy felügyeljenek mindent a gyári átvételi teszteléstől a végső üzembe helyezésig. Ha valaha is integrációs kihívásba ütközik, vezető mérnökeink készek távoli hibakeresési segítséget nyújtani. A Legy-vel való partnerség azt jelenti, hogy olyan eladót kell választani, aki minden egység mögött szilárdan kiáll, megvédve pénzügyi befektetését és szakmai hírnevét.

E-E-A-T alapkompetencia-keretrendszer

A szigorúan szabályozott energiamérési iparágban az E-E-A-T iránti elkötelezettségünk nem csupán marketing szlogen; ez gyártási filozófiánk alapja. Tapasztalat: Sikeresen telepítettünk több mint kétmillió egyfázisú kétirányú energiamérőt a különböző megújulóenergia-ágazatokban világszerte. Mérnökeink több ezer összetett integrációs kihívást oldottak meg személyesen napelemes és BESS környezetben, így mélyreható gyakorlati tapasztalatot szereztünk. Szakértelem: Az alapösszeállításon túl mély kutatás-fejlesztési képességekkel rendelkezünk a digitális mintavételi algoritmusok és a Modbus-RTU protokolloptimalizálás terén. Nem csak mérőket építünk; egyedi BMS-architektúrákra szabott megoldásokat tervezünk. Mértékadóság: A Legy szigorú ISO9001 minőségirányítási rendszer szerint működik. Termékeink teljes mértékben nemzetközi testületek (CE, IEC) tanúsítvánnyal rendelkeznek, és gyakran együttműködünk a legkiválóbb EPC-vállalkozókkal és közüzemi szolgáltatókkal, ezzel megalapozva tekintélyünket a globális intelligens hálózati ellátási láncban. Megbízhatóság: Minden lépésnél garantáljuk az átláthatóságot. A nyomon követhető prémium nyersanyagok (tiszta réz terminálok) használatától kezdve a biztonságos kereskedelembiztosítási platformok és az érzékeny értékesítés utáni SLA-k kínálatáig biztosítjuk, hogy minden beszerzési partner megbízhasson a termék teljesítményében és üzleti integritásunkban.

Versenyelemzés: Miért jobb a piaci alternatívák teljesítménye?

Az egyfázisú kétirányú energiamérő beszerzésekor a vásárlók gyakran dilemmával szembesülnek az olcsó általános alternatívák és a drága első osztályú márkák között. A Legy DDS1607(S) stratégiai teljesítménye a következő:

Anyagintegritás kontra költségcsökkentés: Sok alacsony költségű versenytárs használ rézbevonatú alumínium (CCA) terminálokat fillérek megtakarítása érdekében, ami folyamatos terhelés mellett súlyos oxidáció- és tűzveszélyhez vezet. Szigorúan tiszta réz, ezüstözött terminálokat használunk, amelyek megfelelnek a csúcskategóriás márkák biztonsági szabványainak, miközben fenntartjuk a versenyképes árakat.

Jelstabilitás a szabványos leválasztással szemben: Az általános mérőkészülékek RS485 portjaik gyakran alapvető szigeteléssel rendelkeznek, vagy egyáltalán nem szigetelnek, így hajlamosak az elektromos zaj miatti adatsérülésre. Az egyfázisú kétirányú energiamérőnk fejlett optocsatoló szigeteléssel rendelkezik, amely ipari szintű védettséget biztosít a túlfeszültségekkel és a földhurokkal szemben, és vetekszik a sokkal drágább modellekkel.

Protokollrugalmasság a merev firmware-rel szemben: Míg egyes gyártók szabadalmaztatott protokollokhoz kötik Önt, mérőnk natívan támogatja a nyílt szabványú Modbus-RTU-t. Ez biztosítja a zökkenőmentes plug-and-play integrációt harmadik féltől származó SCADA/BMS platformokkal költséges köztes szoftver nélkül.

A Legy választásával megkerüli az olcsó mérőórák rejtett karbantartási költségeit, és elkerüli a luxusmárkák felfújt prémiumait, elérve a teljesítmény és a ROI optimális egyensúlyát.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Hogyan kezeli ez az egyfázisú kétirányú energiamérő a napelemek fordított áramát?

V: Független regisztereket használ az aktív energia előre (hálózattól terhelésig) és hátrafelé (terheléstől hálózatig) külön követéséhez. Ez megakadályozza az adatok keresztszennyeződését, és pontos nettó mérési számításokat biztosít a közüzemi számlázáshoz.

2. kérdés: Közvetlenül kommunikálhat a hibrid inverteremmel a szigetelő vezérlés érdekében?

V: Igen. A Modbus-RTU-t támogató, optikailag leválasztott RS485 interfészen keresztül zökkenőmentesen cseréli a valós idejű teljesítményadatokat inverterekkel és EMS platformokkal, hogy lehetővé tegye a visszatáplálás elleni és terheléseltolódási funkciókat.

Q3: Kínál OEM márkajelzést a napenergia-elosztó vállalatok számára?

V: Abszolút. Szakterületünk a nemzetközi ajánlatok támogatása és a márkaépítés. Csapatunk személyre szabhatja a mérő előlapját, a lézergravírozást és a kiskereskedelmi csomagolást, hogy tökéletesen illeszkedjen az Ön márkájához.

Valós alkalmazási esettanulmányok (használati esetek)

Az egyfázisú kétirányú energiamérőnk valódi értékét a legjobban a valós telepítések mutatják be. A közelmúltban egy nagyszabású városi lakossági napelemes felújítási projekt során egy ingatlanfejlesztőnek korszerűsítenie kellett egy elöregedett egyirányú almérő rendszert egy többszintes apartmankomplexumban, amely tetőtéri napelemekkel van felszerelve. Több száz DDS1607(S) egységünket telepítették RS485 buszon keresztül egy központi EMS-be. Az optikai szigetelés kritikusnak bizonyult, mivel az épület régi vezetékei jelentős elektromágneses interferenciát keltettek. A telepítést követően a létesítményvezető 100%-os automatizált nettó mérési számlázási pontosságot ért el, és több mint 70%-kal csökkentette a havi működési munkaerőköltségeket.

Egy másik forgatókönyv szerint egy regionális gyártóüzemnek pontos teljesítmény-felügyeletre volt szüksége az új, automatizált összeszerelősorához, amelyet egy helyi mikrohálózat táplál. A hagyományos vezeték nélküli mérők a gyári nehézfém árnyékolás miatt meghibásodtak. Robusztus vezetékes, egyfázisú kétirányú energiamérő-beállításunk felhasználásával az üzem mérnöki csapata sikeresen létrehozta a zéró késleltetésű adatkapcsolatot a SCADA rendszerükkel. Ez lehetővé tette számukra, hogy megtalálják a felharmonikus torzítást okozó hibás motort, amivel a vállalat ezreket takaríthat meg az esetleges berendezéskárosodástól. Ezek az esetek rávilágítanak arra, hogy az ipari szakemberek miért választják következetesen a Legyt a kritikus energiagazdálkodáshoz.

Terméktanúsítvány

Minden termék szigorú minőségellenőrzésen és teljesítményellenőrzésen esik át a kiszállítás előtt. Elektromos mérőműszereinket a Kínai Elektromos Mérőműszerek Minőségfelügyeleti és Ellenőrző Központja, egy felhatalmazott professzionális tesztelő szervezet teszteli, a termékérvényesítés céljából kiadott hivatalos vizsgálati jelentésekkel és megbízhatósági előrejelzési jelentésekkel.

A tesztelés olyan kulcsfontosságú paraméterekre terjed ki, mint a mérési pontosság, az elektromos teljesítmény, a működési stabilitás és a termék megbízhatósága. Elismert tanúsítványokkal, beleértve a CNAS laboratóriumi akkreditációt és a nemzeti ellenőrzési képesítéseket, termékeinket úgy tervezték, hogy pontos mérést, biztonságos működést és egyenletes teljesítményt nyújtsanak különböző alkalmazási környezetekben.

Tanúsított tesztelési eljárások és szigorú minőségirányítás révén biztosítjuk, hogy minden termék megfeleljen a nemzetközi ügyfelek megbízhatóságra és tartósságra vonatkozó elvárásainak.
